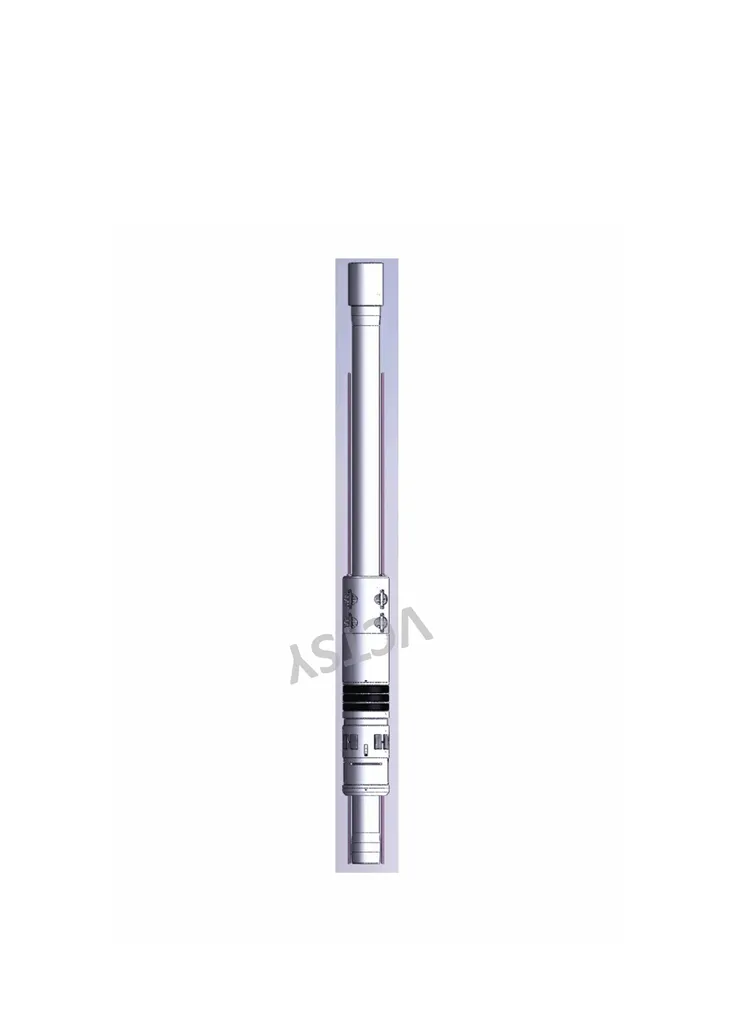

Інтелектуальна лінія завершення серії IWPT перетинає верхній пакувальник
● Торгова марка: VCTSY
● Сертифікація: API 11D1
● Номер моделі: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Деталі упаковки: фанерний ящик
● Час доставки: за запитом
● Умови оплати: T/T
● Можливість постачання: за запитом
Цей продукт є пакером під тиском, який використовується в нагнітальних свердловинах великого діаметру. Коли пакер передається та потрапляє в трубу, тиск у трубі закріпить пакер, таким чином ущільнюючи трубу та затрубний простір обсадної труби. Прямий потяг трубки змушує механізм розблокування зрізу розрізати для розблокування. Має двонаправлене ковзання.
Технічний параметр
1.
|
Малюнок № |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Сполучна нитка |
Верхній |
2 7/8" Тип різьби BOX |
3 1/2" Тип різьби BOX |
2 7/8" Тип різьби BOX |
3 1/2" Тип різьби BOX |
|
Нижній |
2 7/8" PIN-код типу різьби |
3 1/2" PIN-код типу різьби |
2 7/8" PIN-код типу різьби |
3 1/2" PIN-код типу різьби |
|
|
ID |
2,44 дюйма (Φ62 мм) |
2,99 дюйма (Φ76 мм) |
2,44 дюйма (Φ62 мм) |
2,99 дюйма (Φ76 мм) |
|
|
Перехідна яма |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Граничний розмір |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Застосовується корпус |
7 дюймів (23-29 фунт/фут) |
7 дюймів (23-29 фунт/фут) |
9 5/8 дюймів (40-47 фунт/фут) |
9 5/8 дюймів (40-47 фунт/фут) |
|
|
Сліп-форма |
Двонаправлене ковзання |
Двонаправлене ковзання |
Двонаправлене ковзання |
Двонаправлене ковзання |
|
|
еластомер |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
матеріал |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Безпечне навантаження на розтяг |
645 кун |
921 кун |
645 кун |
921 кун |
|
|
Робоча температура |
160 градусів |
160 градусів |
160 градусів |
160 градусів |
|
|
Робочий тиск |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Тиск на сидіння |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
|
|
Звільніть тиск |
37000 фунтів |
37000 фунтів |
40000 фунтів |
40000 фунтів |
|
|
Стандарт виготовлення |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
Малюнок № |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Сполучна нитка |
Верхній |
4 1/2" Special Thread type BOX |
5" спеціальна різьба типу BOX |
5 1/2" Special Thread type BOX |
7" Спеціальна різьба типу BOX |
|
Нижній |
4 1/2" PIN типу спеціальної нитки |
5" Спеціальна різьба типу PIN |
5 1/2" PIN типу спеціальної нитки |
7" Спеціальна різьба типу PIN |
|
|
ID |
3,465 дюйма (Φ88 мм) |
3,465 дюйма (Φ88 мм) |
4,882 дюйма (Φ124 мм) |
4,882 дюйма (Φ124 мм) |
|
|
Перехідна яма |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Граничний розмір |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Застосовується корпус |
7 дюймів (23-29 фунт/фут) |
7 дюймів (23-29 фунт/фут) |
9 5/8 дюймів (40-47 фунт/фут) |
9 5/8 дюймів (40-47 фунт/фут) |
|
|
Сліп-форма |
Двонаправлене ковзання |
Двонаправлене ковзання |
Двонаправлене ковзання |
Двонаправлене ковзання |
|
|
еластомер |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
матеріал |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Безпечне навантаження на розтяг |
943 кун |
943 кун |
1504 кун |
1504 кун |
|
|
Робоча температура |
150 градусів, 203 градуси |
150 градусів, 203 градуси |
150 градусів, 203 градуси |
150 градусів, 203 градуси |
|
|
Робочий тиск |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Тиск на сидіння |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
3000 фунтів на квадратний дюйм |
|
|
Звільніть тиск |
37000 фунтів |
37000 фунтів |
40000 фунтів |
40000 фунтів |
|
|
Стандарт виготовлення |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
